VMC標準系列
-
BV系列
-
重載型
-
高精型

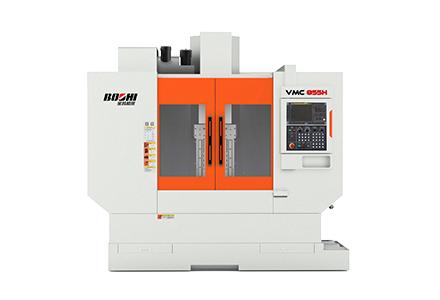

該系列立式加工中心立柱采用人字型結構，直聯式短鼻端主軸，XYZ三向采用知名廠家滾柱線性導軌、靜音絲杠。適用于3C零件、五金、汽配、模具、儀器儀表等行業的殼體、閥類、盤類和箱殼類零件的銑鉆等加工，適合對中小型模具加工。
產品特點：
1）機床整體為C形結構，采用人字型立柱，箱型滑臺及底座，使得機床具有良好的剛性；
2）三軸采用直線滾動導軌，剛性高、響應快、負載能力強。
3）三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構，剛性高、熱穩定性好；
3）整體式主軸，采用精密角接觸軸承、經過嚴格的預緊及動平衡試驗，保證了主軸精度、剛性及熱穩定性；
4）采用圓盤刀庫，凸輪機械手換刀機構，換刀時間僅2.5秒（刀對刀），節省非切削時間，最多可容納24把刀具；
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
技術規格 |
單位 |
VMC1060H |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
600×1300 |
|
T型槽（數量-尺寸×間距） |
mm |
5-18×120 |
|
|
允許負載 |
kg |
1000 |
|
|
主軸 |
主軸錐孔 |
/ |
BT40 |
|
主軸電機功率（連續/15min.過載） |
kW |
11/15 |
|
|
主軸最高轉速 |
r/min |
12000(直聯) |
|
|
行程 |
X軸左右行程 |
mm |
1000 |
|
Y軸前后行程 |
mm |
600 |
|
|
Z軸上下行程 |
mm |
600 |
|
|
主軸端至工作臺面距離 |
mm |
80-680 |
|
|
主軸中心至立柱導軌距離 |
mm |
655 |
|
|
進給 |
X、Y軸快速移動速度 |
m/min |
36 |
|
Z軸快速移動速度 |
m/min |
32 |
|
|
最大切削進給速度 |
mm/min |
10000 |
|
|
刀庫 |
刀庫容量 |
pcs |
24 |
|
最大刀具重量 |
kg |
8 |
|
|
精度 |
定位精度(GB/T18400) |
mm |
0.010/0.010/0.010 |
|
重復定位精度(GB/T18400) |
mm |
0.008/0.006/0.008 |
|
|
主軸徑跳精度 |
mm |
0.003 |
|
|
主軸端跳精度 |
mm |
0.005 |
|
|
其它 |
氣源流量 |
L/min |
350 |
|
氣壓 |
MPa |
0.6-0.8 |
|
|
機床毛重 |
kg |
7500 |
|
|
機床凈重 |
kg |
7000 |
|
|
外形尺寸 |
mm |
3200× 2750×3200 （不含排屑器） |
|
|
項目 |
單位 |
VMC1167H |
VMC1270H |
VMC1380H |
|
|
工作臺 |
外形尺寸（W×L） |
mm×mm |
650×1200 |
700×1400 |
810×1500 |
|
T型槽 |
mm |
5-18（H8） |
5-18（H8） |
7-22（H8） |
|
|
T型槽間距 |
mm |
110 |
110 |
110 |
|
|
最大承重 |
kg |
1000 |
1000 |
1500 |
|
|
主軸 |
主軸錐孔 |
|
BT40 |
BT50 |
BT50 |
|
主軸功率 |
kW |
11/15 |
15/18.5 |
11/15 |
|
|
主軸最大扭矩 |
Nm |
280(帶減速機) |
365（配α電機） |
382(帶減速機) |
|
|
主軸最高轉速 |
r/min |
8000（連續可調） |
6000（連續可調） |
8000（連續可調） |
|
|
拉釘型號 |
|
MAS403 P40T-Ⅰ |
MAS403 P50T-Ⅰ |
MAS403 P50T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1100 |
1200 |
1300 |
|
前后行程（Y向） |
mm |
650 |
700 |
800 |
|
|
上下行程（Z向） |
mm |
700 |
700 |
700 |
|
|
加工范圍 |
主軸中心至立柱導軌距離 |
mm |
715 |
760 |
855 |
|
主軸端面至工作臺面距離 |
mm |
90-790 |
60-760 |
170-870 |
|
|
進給（直聯） |
最高進給速度（X/Y/Z） |
mm/min |
10000 |
10000 |
10000 |
|
快速移動速度（X/Y/Z） |
m/min |
32/32/32 |
24/24/20 |
30/30/24 |
|
|
X、Y、Z軸電機功率 |
kW |
≥3 |
≥3 |
≥3 |
|
|
刀庫 |
刀庫容量 |
把 |
24圓盤刀庫 |
24圓盤刀庫 |
24圓盤刀庫 |
|
最大刀具重量 |
kg |
8 |
15 |
15 |
|
|
最大刀具直徑 |
mm |
Φ80（滿刀）/φ120（臨空刀） |
Φ110（滿刀）/φ200（臨空刀） |
Φ110（滿刀）/φ200（臨空刀） |
|
|
最大刀具長度 |
mm |
300 |
350 |
350 |
|
|
刀對刀換刀時間 |
s |
2.5 |
2.9 |
2.9 |
|
|
其他 |
電源 |
kVA |
30 |
40 |
35 |
|
機床凈重 |
kg |
6000 |
8000 |
9500 |
|
|
氣源流量 |
L/min |
350 |
350 |
350 |
|
|
氣壓 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
|
體積（長×寬×高） |
mm |
3300×2800×3100（不含排屑器） |
3600×3200×3100（不含排屑器） |
3800×3100×3300（不含排屑器） |
|
|
精度檢測 |
X、Y、Z軸定位精度 |
mm |
X:0.010 Y:0.010 Z:0.010 |
X:0.010 Y:0.010 Z:0.010 |
X:0.010 Y:0.010 Z:0.010 |
|
X、Y、Z軸重復定位精度 |
mm |
X:0.006 Y:0.006 Z:0.006 |
X:0.006 Y:0.006 Z:0.006 |
X:0.006 Y:0.006 Z:0.006 |
|
|
主軸徑跳精度 |
mm |
0.003 |
0.003 |
0.003 |
|
|
主軸端跳精度 |
mm |
0.005 |
0.005 |
0.005 |
|
|
技術規格 |
單位 |
VMC1580H |
VMC1690H |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
800×1700 |
800×1800 |
|
T型槽（數量-尺寸×間距） |
mm |
7-22×110 |
5-18×160 |
|
|
允許負載 |
kg |
1500 |
1750 |
|
|
主軸 |
主軸錐孔 |
/ |
BT50 |
BT50 |
|
主軸電機功率（連續/15min.過載） |
kW |
22/26 |
22/26 |
|
|
主軸最高轉速 |
r/min |
6000 |
6000 |
|
|
行程 |
X/Y/Z軸行程 |
mm |
1500/800/700 |
1700/900/800 |
|
主軸端至工作臺面距離 |
mm |
140-840 |
160-960 |
|
|
主軸中心至立柱導軌距離 |
mm |
868 |
1030 |
|
|
進給 |
X/Y/Z軸快速移動速度 |
m/min |
30/30/24 |
24/24/20 |
|
刀庫 |
刀庫容量 |
pcs |
24 |
24 |
|
其他 |
機床毛重 |
kg |
13000 |
14500 |
|
外形尺寸（含排屑器） |
mm |
5000×3750×3100 |
5800×3150×3600 |
|
